在功率电子制造中，工程师常需面对一种很难掌握的“平衡”——如同杂技演员行于钢丝之上，任何细微偏离都可能导致严重后果。焊接层倾斜、共面性不一致等长期存在的工艺痛点，会直接影响焊接层质量，造成连接不可靠，甚至引发产品失效。尤其在批量生产中，即便是微米级平整度偏差，也足以让整体可靠性大打折扣。

铟泰公司InFORMS®增强型复合焊片，正是实现这种精密平衡的”定盘星”。其内部有一层专利的复合结构，可显著提升焊接层一致性。

本系列推文将分为上下两集，本文为上集。我们将为您系统分析：为什么焊片的尺寸是决定焊接质量关键变量？以及如何根据您自己的产品参数，精准计算出最为适配的焊片尺寸？

🔥文末有彩蛋~免费领取InFORMS®设计指南

什么是InFORMS® 增强型复合焊片

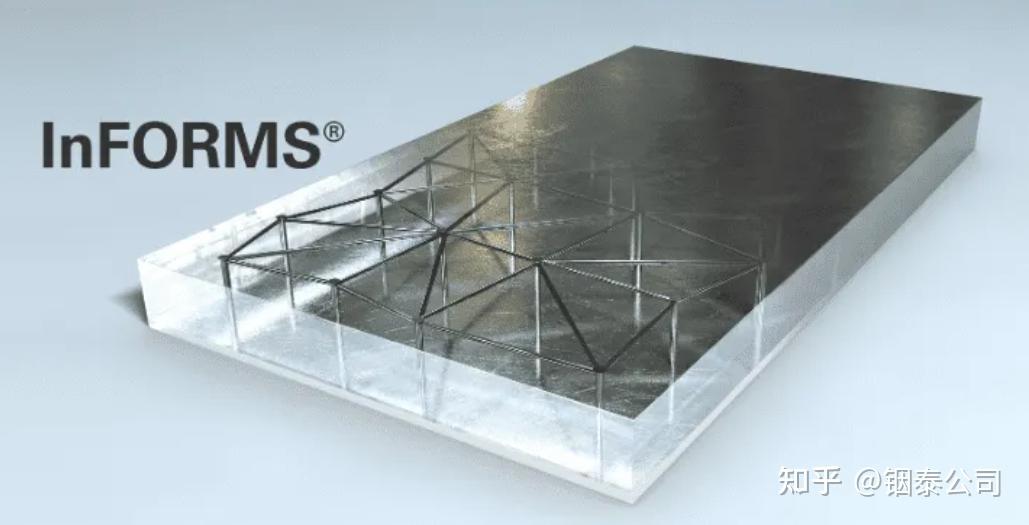

InFORMS®增强型复合焊片是一种创新的焊接材料，通过在结构上进行增强设计，显著提升焊接层机械强度与长期可靠性。能够有效解决焊合层厚度不均、回流工艺中芯片、焊片、DBC倾斜及局布应力集中等常见工艺难题。

InFORMS®不仅能实现更均匀的应力分布，提高焊接一致性与可靠性能，还具备良好成型适应性，可以根据实际需要制成矩形、圆形，亦支持客户图纸定制成特殊形状或焊带，灵活匹配各类应用场景。

InFORMS®三大核心优势

InFORMS®将焊料技术与增强金属阵列复合，形成创新结构，从而带来以下显著提升：

1.焊接层厚度均匀一致

焊接层厚度控制精度高，有效改善因倾斜、共面性差异导致的问题。

2.机械和温循性能卓越

在机械强度与温度循环可靠性方面表现突出，能够承受更高应力与更严苛的温循条件。

3.寿命与抗疲劳性能大幅提升

焊接整体可靠性显著增强，抗疲劳性能优异，在典型应用条件下使用寿命可达传统焊片的3倍以上。

InFORMS®：为何“精确计算尺寸”是成功关键？

InFORMS®并非是传统焊片的简单替代。想充分发挥其性能，需进行精确的尺寸计算。这是因为InFORMS®内部的增强金属网在回流后会成为决定焊接层最终厚度的关键，其尺寸逻辑与常规焊片略有不同。

理解回流焊过程中的变化

当使用InFORMS®时，必须考虑到回流中发生的物理变化：

1.厚度方向：从“厚”到“薄”

焊片初始厚度（Zi）大于内部金属网的高度。焊料熔化后，液态焊料会被金属网结构限位，最终焊接层厚度（Zf）将与金属网高度接近。

2.平面方向：从“高”到“宽”

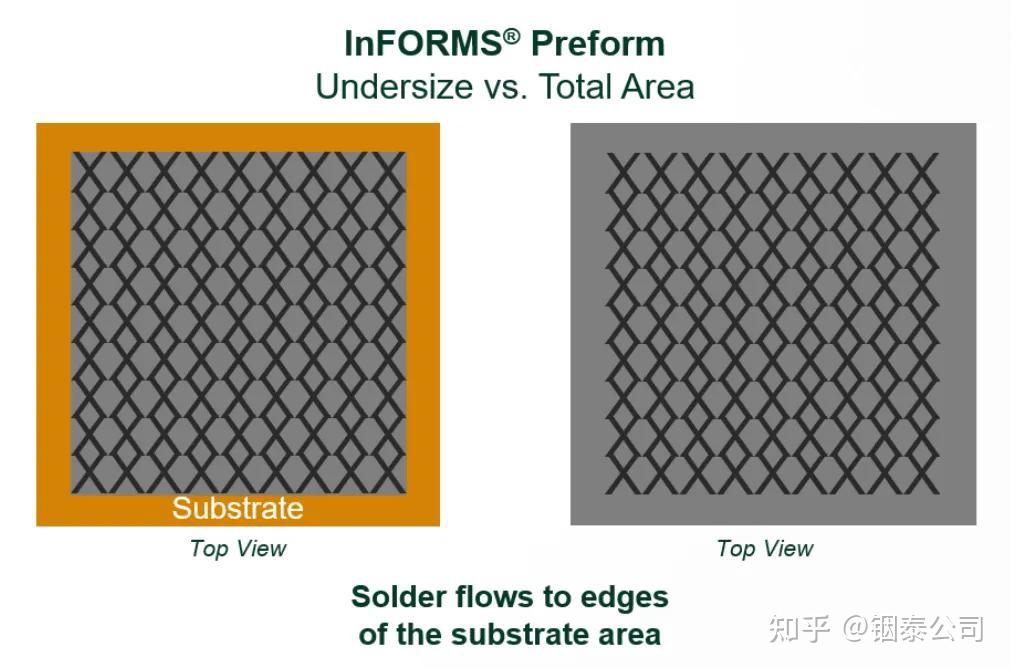

“焊料总量守恒”，形状由“厚”变“薄”后，必然在长度与宽度产生向外版扩张（润湿），确保焊料充分填充并形成完整焊接层。

从“结果”反推“开始”的尺寸思维

要精确计算InFORMS®焊片尺寸，关键在于“以终为始”的逆向设计思维：不要先考虑“在焊接位置上放多大尺寸的焊片”，而应优先明确——“回流焊完成后，我需要的焊接层尺寸是怎么样的”，再据此反向推导出焊片所需初始尺寸。

需要提前确定的三个数值：

最终长度（Lf）和最终宽度（Wf）：焊料熔化流平后，即期覆盖区域的目标长宽尺寸。

最终厚度（Zf）：即焊接固化后，焊接层的即期厚度。该值由选的金属网类型（高度）决定，也是控制焊接层一致性的关键。

>>>下集预告

还在为焊片尺寸选择反复验证？下一集，我们直接奉上可操作设计指南。本系列下集将于6月发布，请持续关注公众号动态，敬请期待！

💡彩蛋来啦！

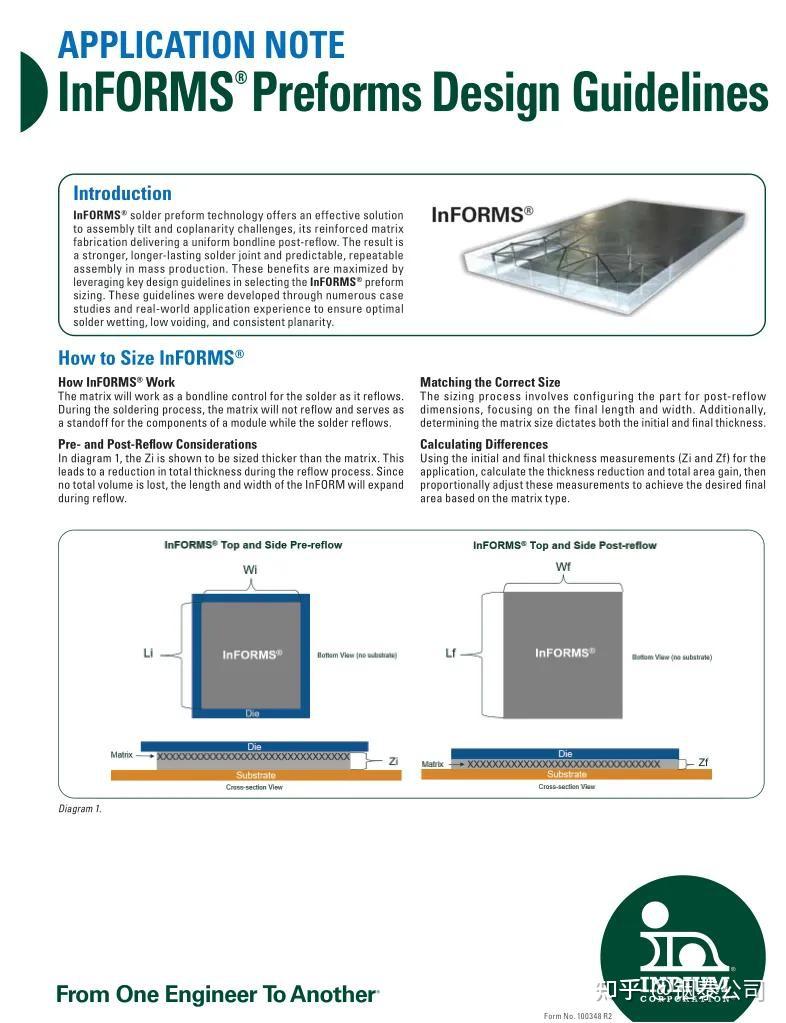

想提前获取尺寸计算公式？在后台私信回复“InFORMS®尺寸计算”，即可免费获取。觉得计算太麻烦，或者拿不准尺寸？欢迎随时联系铟泰公司专家，获取专属技术支持！
