铜烧结技术:驱动电力电子未来的创新材料
去年2月,铟泰公司半导体材料产品经理Dean Payne在接受媒体采访时,就曾指出铜烧结材料的巨大应用潜力(推文回顾:铜烧结材料将在电力电子芯片贴装应用中大放异彩)。经过一年的市场验证,铜烧结材料凭借其卓越性能广受欢迎。究竟是哪些优势推动其快速发展?烧结在电力电子芯片贴装、电动汽车(EV)及太空探索领域又将扮演何种关键角色?下面让我们一起探究。
铜烧结材料的核心优势

作为互连材料,铜烧结在材料特性、材料效益和长期可靠性三个维度展现显著优势:

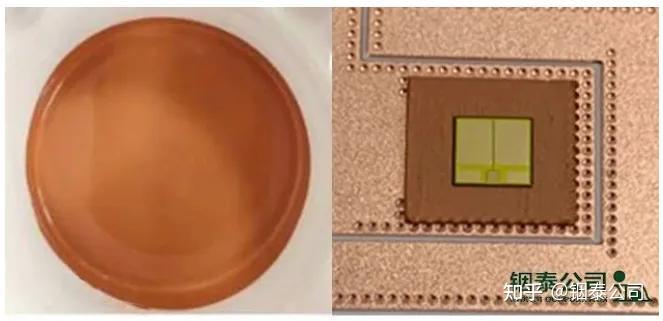

铟泰公司以创新为核心理念,针对铜烧结工艺开发了两大标杆产品:
InFORCE™29
工艺适配:专为加压烧结设计,支持氮气、真空、甲酸、氮氢混合气体等多氛围环境。
界面兼容:适用于金、银、铜等金属界面,兼容印刷与点胶工艺。
性能优势:在裸铜基板上的连接强度超越金、银贵金属镀层方案。
InBAKE™29
工艺适配:无压烧结,适用于高功率密度芯片(功率放大器、高功率LED);InBAKE™29也适用于加压辅助烧结,缩短烧结时间,提升效率。
核心价值:为无法承受压力的芯片或器件提供高导热、高强度连接方案。



铟泰公司已建立完善的加压、无压铜烧结材料体系。随着规模化生产推进,成本优势将会持续扩大。问价格,询技术,探讨工艺?欢迎通过以下方式与我们联系,我们的专业团队随时为您提供支持。
Dean Payne

Dean Payne,铟泰公司半导体材料产品经理。
他主要负责推动功率半导体材料包括高铅、高温无铅焊料和烧结材料的应用推广与市场增长,协调研发、销售、技术服务、研发、生产和质量跨部门协作,同时为半导体先进封装材料提供支持。常驻在新加坡。
他有13年功率半导体晶圆制造经验。曾任国际半导体公司光刻工艺工程师,主要负责良率提升与流程优化。
英国威尔士大学格温特学院文凭,并有英国电气和电子工程三级职业资格、英国电气和电子工程高级证书。
